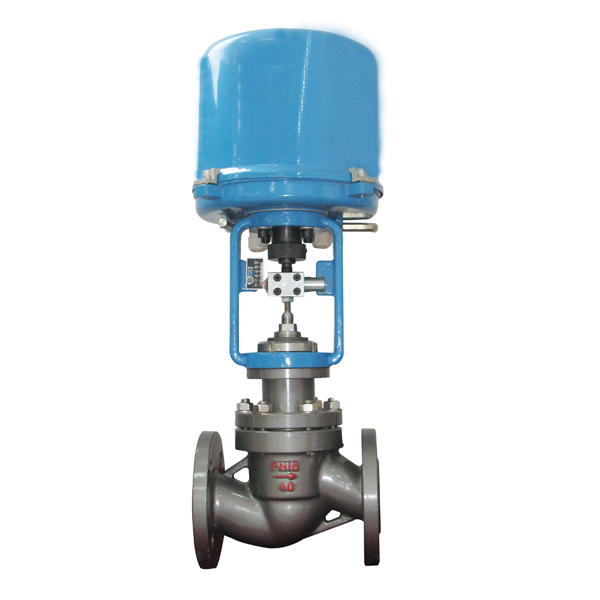

ZDLP電子式電動單座調節閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載調節閥實物圖產品安裝圖紙

下一個[ZDLQ ZDLX電子式三通分流調節閥]上一個：[ZDLN電子式電動雙座調節閥]

ZDLP電子式電動單座調節閥概述

ZDLP電子式電動單座調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙菵KZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業.

ZDLP電子式電動單座調節閥調節機構主要技術參數

公稱通徑mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座通徑mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數kv	直線型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		10										16		25		40			60			100
流量特性		直線						直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通單座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-201										PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08 361LXA-08										361LSA-20		361LSB-30		361LSB- 50			361LSC-65			361LSC-99
	防爆型	361LXA-20												361LXB-30		361LXB- 50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

1、電子式電動單座調節閥執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、ZDLP電子式電動單座調節閥性能指標

項目			指標值
基本誤差％			配3610L±2.5；帶定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、ZDLP電子式電動單座調節閥允許壓差

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

ZDLP電子式電動單座調節閥外形尺寸

公通徑			20	25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1(mm)			67	72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	普通型	738	750	765	767	845	857	875	1025	1045	1252	1545
	H(mm)	散熱片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176									225
	重量(KG)		15	17	24	29	49	61	82	150	211	370	570
配361L	H(mm)	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
	H(mm)	散熱片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225							310
	重量(KG)		23	24	39	44	64	76	97	203	264	418	618

訂貨須知:

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
