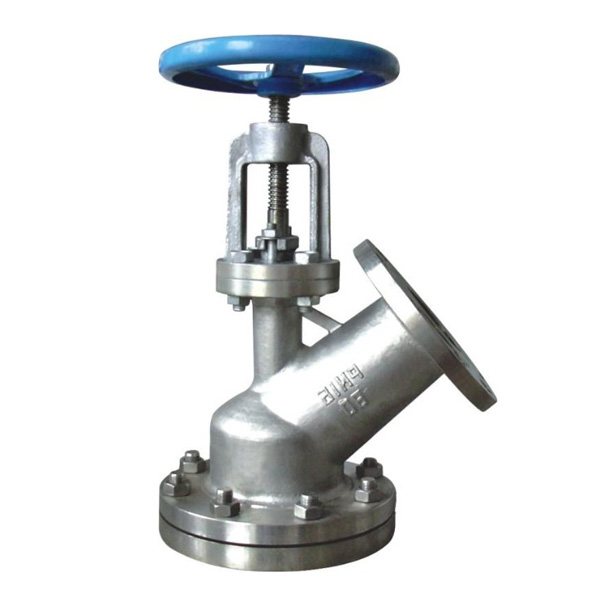

FLJ41H上展式放料閥、下展式放料閥
上展式放料閥、下展式放料閥概述:
放料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
型號： FLJ41H
公稱通徑：DN25-200
壓力等級：PN1.6-4.0MPa
材質：碳鋼、不銹鋼
上展式放料閥、下展式放料閥性能與用途:
本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
結構與原理:
該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥
上展式放料閥、下展式放料閥性能參數:
工作壓力1.6Mpa
工作介質為水, 油液體, 酸堿等
工作溫度為<=175 o C. 不銹鋼<=320 o C 碳鋼
上展式放料閥、下展式放料閥主要零件材質:
|
零件名稱
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO 2 Ti系列
|
ZG00Cr17Ni14MO 2 系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|

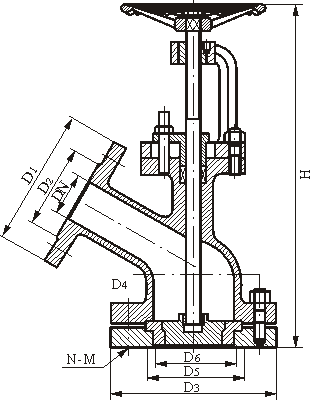

上展式放料閥連接尺寸:
|
DN
|
上法蘭
|
上法蘭
|
下法蘭
|
密封座
|
||
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
|
25
|
115
|
80
|
115
|
85
|
-
|
-
|
|
32
|
135
|
100
|
135
|
100
|
-
|
-
|
|
40
|
145
|
110
|
145
|
110
|
80
|
60
|
|
50
|
165
|
125
|
160
|
125
|
85
|
70
|
|
65
|
180
|
145
|
180
|
145
|
130
|
85
|
|
80
|
195
|
160
|
195
|
160
|
135
|
95
|
|
100
|
215
|
180
|
215
|
180
|
160
|
130
|
|
125
|
245
|
210
|
245
|
210
|
160
|
140
|
|
150
|
280
|
240
|
280
|
240
|
185
|
165
|
|
200
|
335
|
295
|
335
|
295
|
/
|
/
|
下展式放料閥連接尺寸:
|
DN
|
上法蘭
|
上法蘭
|
下法蘭
|
密封座
|
||
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
|
25
|
115
|
85
|
135
|
100
|
70
|
40
|
|
32
|
135
|
100
|
145
|
110
|
75
|
55
|
|
40
|
145
|
110
|
160
|
125
|
100
|
65
|
|
50
|
165
|
125
|
180
|
145
|
85
|
70
|
|
65
|
180
|
145
|
195
|
160
|
135
|
90
|
|
80
|
195
|
160
|
215
|
180
|
155
|
130
|
|
100
|
215
|
180
|
245
|
210
|
195
|
135
|
|
125
|
245
|
210
|
280
|
245
|
180
|
145
|
|
150
|
280
|
240
|
335
|
295
|
210
|
185
|
|
200
|
335
|
295
|
405
|
355
|
/
|
/
|
